4 pattes…

Message par cyril le Mar 9 Sep 2008 - 1:52

J'ai commencé un petit véhicule, certainement une sorte de drone robot armé à 4 pattes, inspiré de différent trucs du genre dont le bouquin "Industrial Divinities".
Pour aller plus vite dans la conception et les recherches de forme j'ai modélisé en 3D la base, et récupéré les courbes au format illustrator pour faire une découpe numérique par CN.

Différents essais même si la base reste sensiblement la même
http://neomodel.free.fr/divers/4pattes/rendu01.jpg
http://neomodel.free.fr/divers/4pattes/rendu02.jpg
http://neomodel.free.fr/divers/4pattes/rendu03.jpg
http://neomodel.free.fr/divers/4pattes/rendu04.jpg
http://neomodel.free.fr/divers/4pattes/rendu05.jpg
http://neomodel.free.fr/divers/4pattes/rendu06.jpg
http://neomodel.free.fr/divers/4pattes/rendu07.jpg

Les différentes pièces composant le scratch
http://neomodel.free.fr/divers/4pattes/rendu08.jpg

Petite recherche de forme sur les articulations
http://neomodel.free.fr/divers/4pattes/rendu09.jpg
http://neomodel.free.fr/divers/4pattes/rendu10.jpg
http://neomodel.free.fr/divers/4pattes/rendu11.jpg

Et voilà ce que ca donne en vrai, pour un premier essais

Découpe des pièces dans de la CP de 0,5 , 1, 2, 3mm

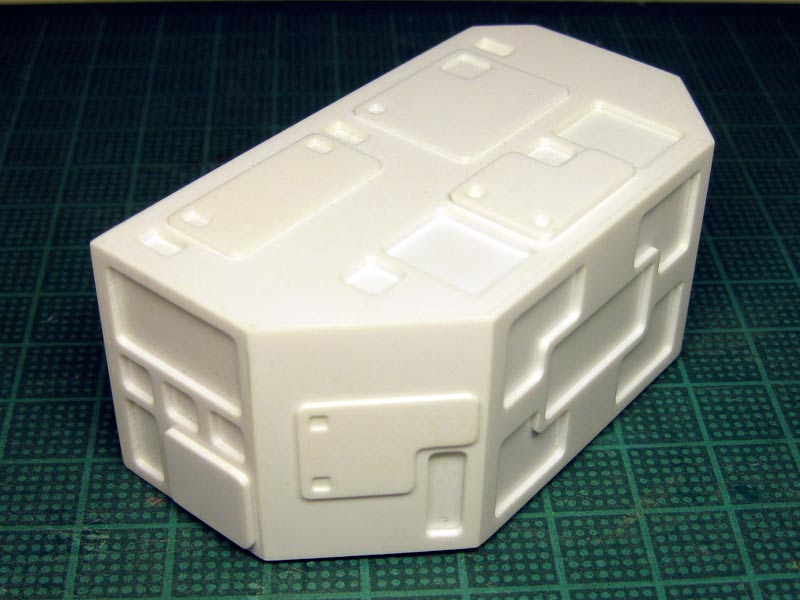

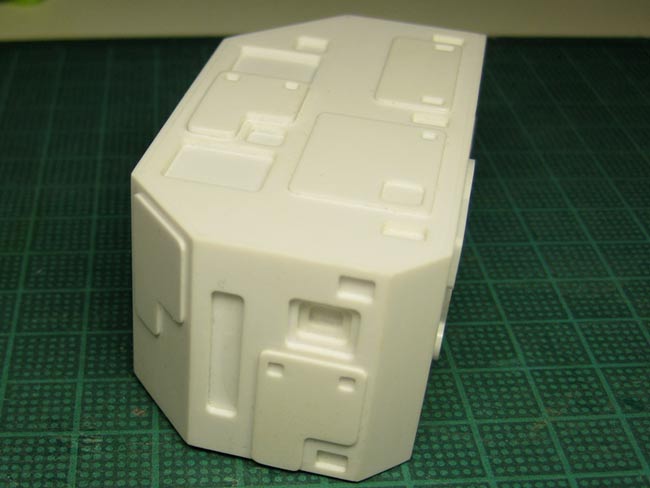

la coque avec ses différentes plaques rajoutées

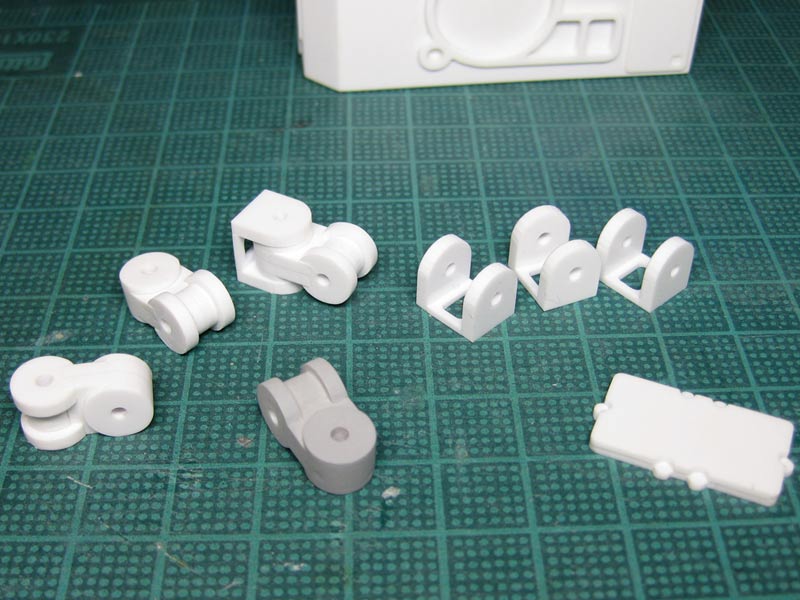

les articulations


reste à travailler sur les pattes en elles même maintenant Wink
